一、概述

制樣室是將材料磨(mo)成需(xu)要的粒徑，此(ci)過程會(hui)產生一定量的苯(ben)系物(wu)等(deng)有(you)機化合物(wu)和細(xi)微(wei)粉塵(chen)廢氣(qi)，并排向大氣(qi)，對空氣(qi)造成污染。

1、廢氣產(chan)生點：制(zhi)樣(yang)室車間

2、廢氣類型(xing)：a、延遲焦(jiao)瀝青、電解質、細微粉(fen)塵

             b、石油焦(jiao)、細(xi)微(wei)粉塵

             c、電解質、細微粉塵

3、除塵(chen)設備選型：CTL-4#濕式除塵(chen)洗氣機X2套

CTL-4.5#濕式除塵洗氣機X1套

4、除塵(chen)方(fang)式(shi)：旋流空氣水洗

5、配裝水泵：額定(ding)流量85L/min，額定(ding)揚程5m

二、方案實施

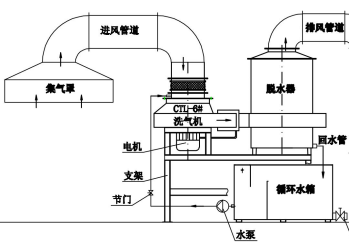

1、方案示意簡圖

2、方案說明

（1）在污(wu)染源（粉磨機等）上方安裝一套(tao)集氣罩(zhao)，用于收集污(wu)染氣體(ti)。

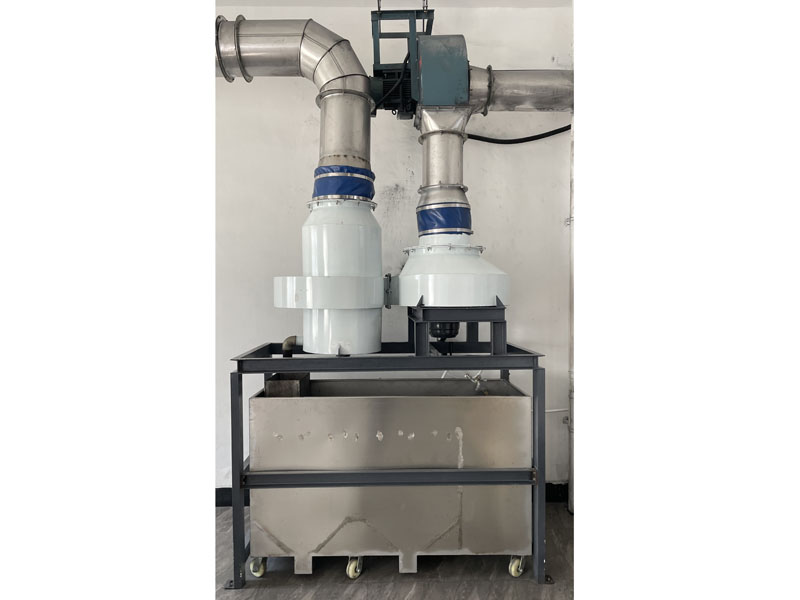

（2）在(zai)適(shi)當位置(zhi)安(an)裝一(yi)套CTL型(xing)濕式除塵洗(xi)氣機(ji)，利用(yong)支架支撐架高。除塵洗(xi)氣機(ji)屬濕式凈(jing)化方(fang)式，需配(pei)裝循環(huan)水箱，可放在(zai)洗(xi)氣機(ji)下方(fang)，保證洗(xi)氣機(ji)用(yong)水。洗(xi)滌水循環(huan)使(shi)用(yong)，定期清(qing)洗(xi)水箱。

（3）集氣(qi)罩(zhao)與洗氣(qi)機(ji)用管(guan)道連接，洗氣(qi)機(ji)運行產(chan)生動力，污染氣(qi)體經集氣(qi)罩(zhao)和管(guan)道進入洗氣(qi)機(ji)，經洗氣(qi)機(ji)凈(jing)(jing)化后(hou)，由(you)于(yu)脫水(shui)器(qi)的分離作用，污水(shui)流回(hui)循環(huan)水(shui)箱，經處理后(hou)廢水(shui)循環(huan)使(shi)用，干(gan)凈(jing)(jing)氣(qi)體由(you)脫水(shui)器(qi)出口排出。

（4）脫水(shui)器后達標排入大氣。

（5）洗氣(qi)機(ji)加裝(zhuang)減振器，進風管加裝(zhuang)快速軟(ruan)連接器，防止除塵洗氣(qi)機(ji)振動引(yin)起(qi)管路共鳴。

（6）除塵采(cai)用循環水(shui)進行治理，本項目除塵后的(de)廢水(shui)經壓濾循環水(shui)箱過濾后繼續使用，不存(cun)在廢水(shui)排放。

3、效果

治理后廢氣(qi)排放符合GB16297-1996《大氣(qi)污(wu)染物綜合排放標準(zhun)》

項目

允許排(pai)放濃度mg/m3

允許排放速率kg/h

顆粒物

4

5.9

三、設計參數

1、CTL-4#濕(shi)式洗氣機，風(feng)量Q=2400～3200m3/h，風(feng)壓P=460～1100Pa，功率(lv)N=2.2kw，轉速n=2900r/min。

2、CTL-4.5#濕式洗(xi)氣機，風量Q=3400～4200m3/h，風壓P=460～1100Pa，功率N=3kw，轉速n=2900r/min。

四、除塵洗氣機原理

CTL型洗氣(qi)機(ji)是我公司研(yan)制開發的一種(zhong)為排放(fang)廢(fei)氣(qi)提(ti)(ti)供動(dong)(dong)力并對(dui)其(qi)進行連(lian)續洗滌的專利產品，其(qi)重要突破(po)是借助于(yu)風機(ji)內部流場及各種(zhong)力的作用(yong)，形(xing)成(cheng)氣(qi)、液、固三相(xiang)之間高速相(xiang)對(dui)運動(dong)(dong)，在為廢(fei)氣(qi)提(ti)(ti)供動(dong)(dong)力的同時，完(wan)成(cheng)凈化的過程(cheng)。

CTL型洗(xi)氣(qi)(qi)機凈化(hua)原(yuan)理，等效或高(gao)于靜態(tai)文丘里洗(xi)滌(di)器。本技術運(yun)用(yong)流(liu)體力(li)學、空(kong)氣(qi)(qi)動(dong)力(li)學及氣(qi)(qi)溶膠理論，葉輪(lun)(lun)水(shui)(shui)平旋轉，輸水(shui)(shui)管位于葉輪(lun)(lun)中(zhong)(zhong)(zhong)心的(de)(de)(de)上方，通過葉輪(lun)(lun)高(gao)速旋轉的(de)(de)(de)作用(yong)形(xing)成強動(dong)力(li)，使(shi)(shi)噴于其上的(de)(de)(de)洗(xi)滌(di)液充分霧化(hua)，另外還(huan)形(xing)成了葉片與(yu)(yu)氣(qi)(qi)流(liu)的(de)(de)(de)高(gao)速相對運(yun)動(dong)，使(shi)(shi)空(kong)氣(qi)(qi)與(yu)(yu)洗(xi)滌(di)液以(yi)大(da)接觸面積和(he)大(da)沖擊速度(du)劇烈的(de)(de)(de)碰(peng)撞、聚合，并在此過程中(zhong)(zhong)(zhong)發生一系(xi)列的(de)(de)(de)、復雜的(de)(de)(de)物(wu)理作用(yong)，使(shi)(shi)空(kong)氣(qi)(qi)中(zhong)(zhong)(zhong)的(de)(de)(de)有害粒子(zi)與(yu)(yu)洗(xi)滌(di)液結合達到凈化(hua)目的(de)(de)(de)。洗(xi)滌(di)液完成混合洗(xi)滌(di)作用(yong)后(hou)(hou)與(yu)(yu)空(kong)氣(qi)(qi)同(tong)時(shi)進入(ru)脫(tuo)水(shui)(shui)器，經分離后(hou)(hou)的(de)(de)(de)洗(xi)滌(di)液流(liu)回(hui)循環水(shui)(shui)箱，凈化(hua)后(hou)(hou)的(de)(de)(de)空(kong)氣(qi)(qi)排入(ru)大(da)氣(qi)(qi)。

廢氣在(zai)(zai)洗(xi)氣機(ji)中各階段(duan)速(su)度的變化(hua)，在(zai)(zai)理(li)論上等效(xiao)于濕式(shi)文(wen)(wen)丘里(li)洗(xi)滌器，文(wen)(wen)丘里(li)氣液混合過程可以通過葉輪對氣流(liu)形成動力(li)的同(tong)時在(zai)(zai)洗(xi)氣機(ji)內部來完成，可以說(shuo)洗(xi)氣機(ji)相當于動態的文(wen)(wen)丘里(li)，由(you)于廢氣不是直線運動，所以洗(xi)氣機(ji)的凈化(hua)機(ji)理(li)及效(xiao)果等效(xiao)并高(gao)于文(wen)(wen)丘里(li)洗(xi)滌器，同(tong)時又避免了傳統文(wen)(wen)丘里(li)高(gao)能耗(hao)這(zhe)一缺(que)陷。

除塵洗氣機突破傳(chuan)統的(de)概念，做到了效率的(de)模塊(kuai)化、氣體壓力流量的(de)非線性選擇(ze)，基本達到了亞零排放，并且能耗低、投(tou)資小、適應性（高(gao)溫、高(gao)濕、粘性、防爆）強。另外(wai)，本產品可配備變頻器使用，節能可達30以上。

五、洗氣機水系統

凈化(hua)(hua)(hua)洗(xi)(xi)(xi)氣機(ji)屬于(yu)濕式凈化(hua)(hua)(hua)，凈化(hua)(hua)(hua)介質可(ke)為(wei)自(zi)來水(shui)(shui)(shui)(shui)，可(ke)以(yi)循(xun)環(huan)(huan)使用，所(suo)以(yi)需(xu)配(pei)裝有循(xun)環(huan)(huan)水(shui)(shui)(shui)(shui)箱，循(xun)環(huan)(huan)水(shui)(shui)(shui)(shui)箱中的水(shui)(shui)(shui)(shui)（凈化(hua)(hua)(hua)介質）要輸(shu)(shu)送到洗(xi)(xi)(xi)氣機(ji)前(qian)端，所(suo)以(yi)需(xu)要安(an)裝一臺水(shui)(shui)(shui)(shui)泵(beng)(beng)完成(cheng)，水(shui)(shui)(shui)(shui)泵(beng)(beng)和洗(xi)(xi)(xi)氣機(ji)之(zhi)間(jian)的水(shui)(shui)(shui)(shui)管路(lu)即為(wei)上水(shui)(shui)(shui)(shui)管，洗(xi)(xi)(xi)氣機(ji)和循(xun)環(huan)(huan)水(shui)(shui)(shui)(shui)箱之(zhi)間(jian)的水(shui)(shui)(shui)(shui)管路(lu)即為(wei)回(hui)(hui)(hui)(hui)水(shui)(shui)(shui)(shui)管。此套(tao)水(shui)(shui)(shui)(shui)循(xun)環(huan)(huan)系(xi)(xi)統(tong)即為(wei)水(shui)(shui)(shui)(shui)系(xi)(xi)統(tong)，可(ke)歸納為(wei)供水(shui)(shui)(shui)(shui)系(xi)(xi)統(tong)和回(hui)(hui)(hui)(hui)水(shui)(shui)(shui)(shui)系(xi)(xi)統(tong)。供水(shui)(shui)(shui)(shui)系(xi)(xi)統(tong)指水(shui)(shui)(shui)(shui)泵(beng)(beng)運(yun)行將循(xun)環(huan)(huan)水(shui)(shui)(shui)(shui)箱中的水(shui)(shui)(shui)(shui)通過管路(lu)輸(shu)(shu)送到洗(xi)(xi)(xi)氣機(ji)葉輪前(qian)端，參與凈化(hua)(hua)(hua)。洗(xi)(xi)(xi)滌液(ye)與煙(yan)塵混合(he)體進入脫水(shui)(shui)(shui)(shui)器，經脫水(shui)(shui)(shui)(shui)器的分離作(zuo)用，塵水(shui)(shui)(shui)(shui)混合(he)物經回(hui)(hui)(hui)(hui)水(shui)(shui)(shui)(shui)管流回(hui)(hui)(hui)(hui)水(shui)(shui)(shui)(shui)箱，即回(hui)(hui)(hui)(hui)水(shui)(shui)(shui)(shui)系(xi)(xi)統(tong)。

其中(zhong)循(xun)環水(shui)箱(xiang)(xiang)(xiang)還(huan)可(ke)包括有自(zi)動補(bu)水(shui)、溢(yi)(yi)流(liu)管(guan)和排(pai)(pai)污(wu)(wu)管(guan)。自(zi)動補(bu)水(shui)是在(zai)水(shui)箱(xiang)(xiang)(xiang)上裝有浮球閥(fa)，將自(zi)來水(shui)與浮球閥(fa)連(lian)接，通(tong)過(guo)浮球控制向(xiang)水(shui)箱(xiang)(xiang)(xiang)內(nei)供水(shui)。溢(yi)(yi)流(liu)口(kou)在(zai)水(shui)箱(xiang)(xiang)(xiang)液位(wei)(wei)上面，溢(yi)(yi)流(liu)管(guan)直接通(tong)向(xiang)地(di)溝(gou)，洗氣(qi)機運行時(shi)，洗氣(qi)機內(nei)存(cun)有一定(ding)量(liang)的水(shui)，當停機時(shi)，洗氣(qi)機內(nei)的水(shui)便流(liu)回(hui)至(zhi)循(xun)環水(shui)箱(xiang)(xiang)(xiang)，可(ke)使循(xun)環水(shui)箱(xiang)(xiang)(xiang)中(zhong)的水(shui)位(wei)(wei)升高，使水(shui)面上漂浮的油(you)污(wu)(wu)經(jing)過(guo)溢(yi)(yi)流(liu)管(guan)排(pai)(pai)入地(di)溝(gou)。排(pai)(pai)污(wu)(wu)口(kou)位(wei)(wei)于(yu)循(xun)環水(shui)箱(xiang)(xiang)(xiang)底(di)部，出口(kou)處(chu)裝有節(jie)門(men)(men)，正常(chang)情況(kuang)下為關(guan)閉狀(zhuang)態，節(jie)門(men)(men)后(hou)與溢(yi)(yi)流(liu)管(guan)合并(bing)通(tong)向(xiang)地(di)溝(gou)，當排(pai)(pai)污(wu)(wu)或清洗水(shui)箱(xiang)(xiang)(xiang)時(shi)將排(pai)(pai)污(wu)(wu)節(jie)門(men)(men)打開(kai)，可(ke)使循(xun)環水(shui)箱(xiang)(xiang)(xiang)底(di)部沉(chen)淀的污(wu)(wu)物(wu)由此排(pai)(pai)出。

水系統安裝時(shi)供水、自動補水要求管(guan)路橫(heng)平豎直，回(hui)水及溢流排污管(guan)路橫(heng)坡（按水流方向）豎直，應(ying)注意美觀(guan)。另外循(xun)環(huan)水箱(xiang)應(ying)盡量靠近洗氣機，注意冬天防凍。

六、洗氣機電控系統

洗(xi)氣機電(dian)控系統包括電(dian)箱、電(dian)器件和電(dian)纜等，可(ke)配合變頻(pin)器使用，變頻(pin)技術(shu)(shu)是二(er)十(shi)世(shi)紀八十(shi)年代后的一(yi)項新技術(shu)(shu)，進入二(er)十(shi)一(yi)世(shi)紀才(cai)逐步在國

內得到推廣應用。

在洗(xi)氣機系統中配(pei)置變頻裝置，可(ke)使洗(xi)氣機技術(shu)得到更(geng)好的發揮，原因如下：

1、洗氣機是(shi)將(jiang)凈(jing)化功(gong)能(neng)與風(feng)(feng)機功(gong)能(neng)完整有(you)機地結合在一起，是(shi)一機多(duo)能(neng)型，不但要(yao)保證凈(jing)化效率的指(zhi)標，還要(yao)保證系(xi)(xi)統(tong)所需(xu)的風(feng)(feng)壓、風(feng)(feng)量等其(qi)它指(zhi)標，因此配備變(bian)頻(pin)技術可使系(xi)(xi)統(tong)中所需(xu)的各項指(zhi)標得以(yi)很(hen)好的實現(xian)。

2、由于工況的設(she)(she)計(ji)與實際運行工況存(cun)在較(jiao)(jiao)大(da)的差異，即在設(she)(she)計(ji)時按負荷設(she)(she)計(ji)，但(dan)由于工況不穩定，負荷較(jiao)(jiao)低，因(yin)此(ci)存(cun)在較(jiao)(jiao)大(da)的浪費，較(jiao)(jiao)為(wei)理想的是(shi)按上限(xian)設(she)(she)計(ji)，使(shi)用(yong)時隨機調(diao)控(kong)，而變頻技術恰(qia)能(neng)滿足此(ci)項要求，即上限(xian)設(she)(she)計(ji)，下限(xian)使(shi)用(yong)，能(neng)限(xian)度滿足工況要求，同(tong)時少的消耗能(neng)源(yuan)。

3、除此之外，還(huan)可(ke)保護設(she)備不(bu)過(guo)熱、不(bu)過(guo)載(zai)，自動檢索故(gu)障(zhang)等。

說明：

1、以上設備清單(dan)中我方提供CTL型濕(shi)式(shi)洗(xi)氣機、脫水器、進出風(feng)管、電(dian)控、電(dian)纜及安裝(zhuang)。

2、洗氣機含：主(zhu)機1套(tao)、軟連(lian)接1個、抱箍2條(tiao)、減(jian)振(zhen)器4件。

山東新陽光環保(bao)設備(bei)股(gu)份有限公司

2021.10.15
